圆盘造粒机
交货及时 品质保证
对每一道工序负责,对每一台产品负责,对每一位用户负责
从产品的研发、生产、质检、整机测试、销售到售后服务,都以严谨、求实、科学的敬业精神精心打造让客户满意的产品和服务
成品颗粒图
解决方案
135-9250-9688

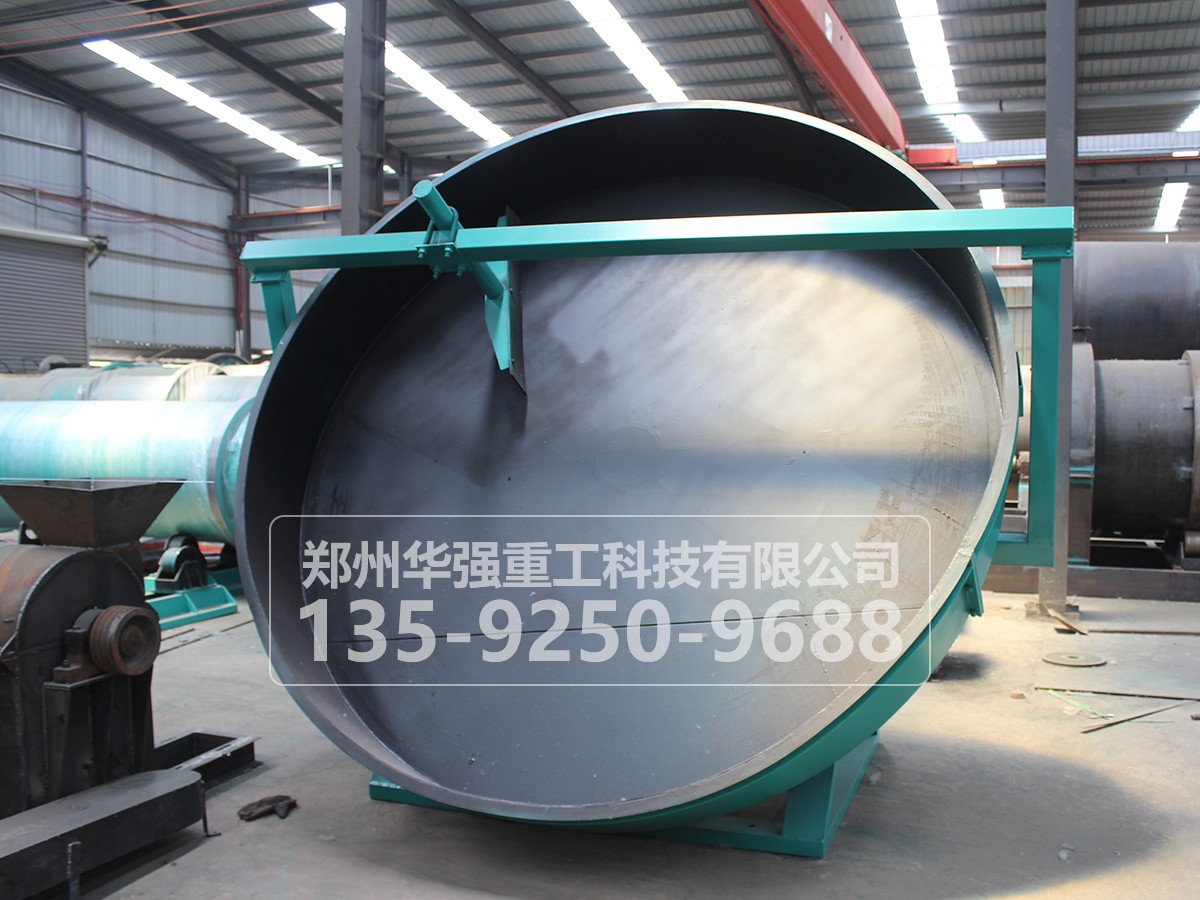

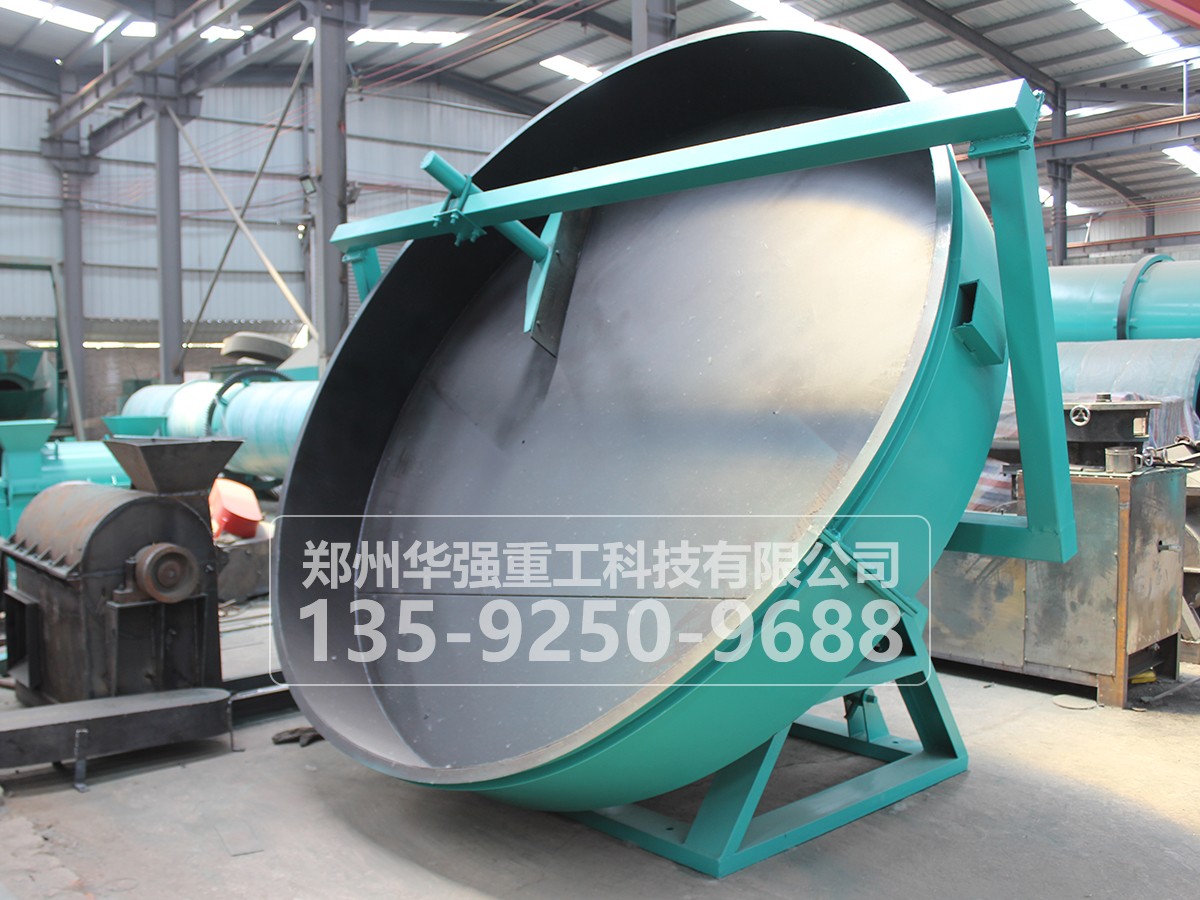

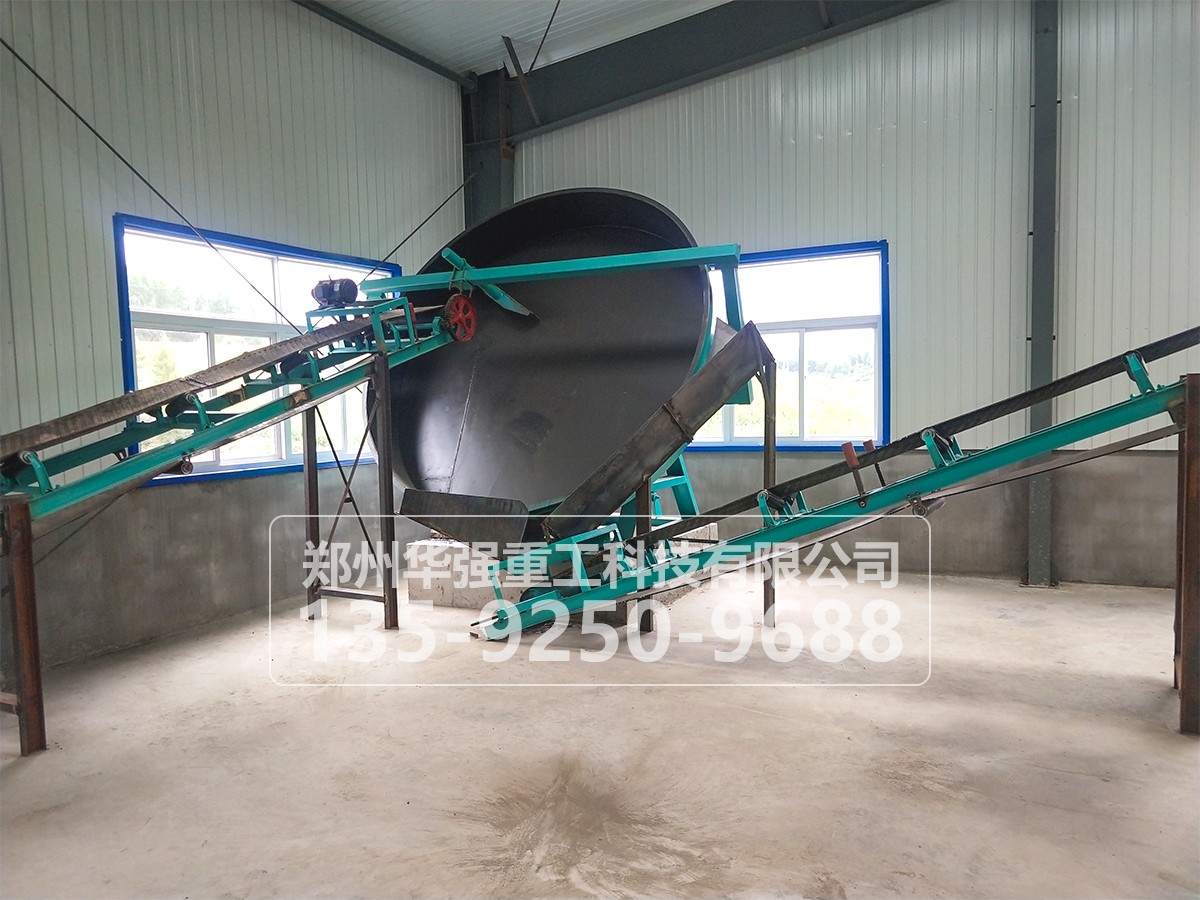

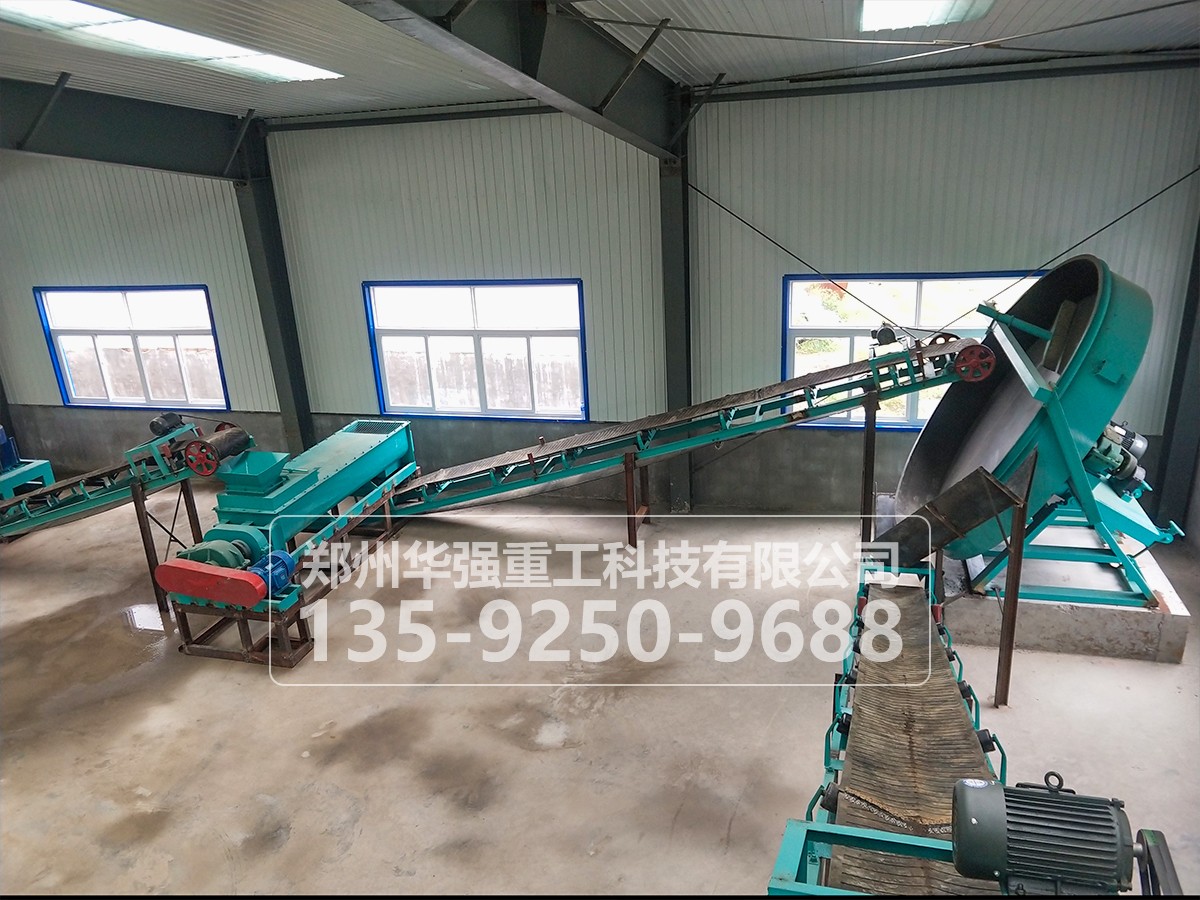

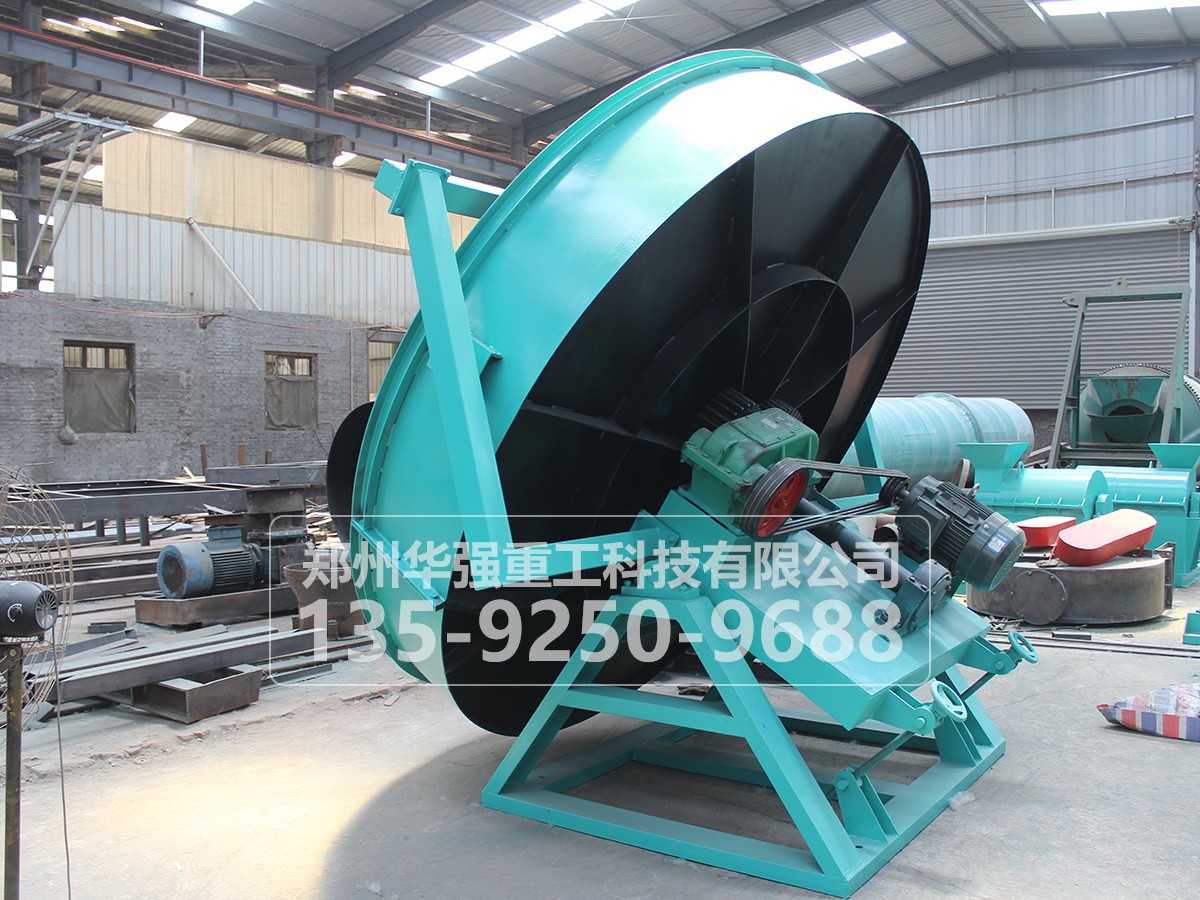

圆盘造粒机图片
圆盘造粒机视频
详细介绍

华强圆盘造粒机圆盘采用整体圆弧结构,盘内衬高强度玻璃钢盘底采用多条辐射钢板加强,坚固耐用,不变形,加厚、加重、坚固的底座设计,不需地脚螺栓固定,运转平稳。圆盘造粒机造粒盘设有三个出料口,便于间断生产作业,大大降低了劳动强度,提高了劳动效率。减速机与电动机采用柔性皮带传动,起动平稳,减缓冲击力,提高设备使用寿命。

该系列圆盘造粒机,是一种新型倾斜盘式造粒设备:成粒率可达95%以上.减速机与电动机采用柔性皮带传动,启动平稳,减缓冲击力,提高设备的使用寿命.造粒盘盘底采用多条辐射钢板加强,坚固耐用,不变形、加厚、加重、坚固的底座设计,不需要地脚螺栓固定,运转平稳.造粒机主齿轮采用高频猝火,使用寿命增加一倍.造粒盘内经防腐处理后,经久耐用.该机有造粒均匀,成球率高,运转平稳,设备坚固耐用.华强圆盘造粒机使用寿命长等优点,深受用户好评,是广大用户选择的理想产品,该项目产品还得到了认可,是我国环境保护适用技术推广项目.

圆盘造粒机工作原理:由主电动机驱动皮带轮和皮带,通过减速机传动小齿轮,小齿轮与固定在盘底的大齿轮相互齿合,向项工作.大齿轮则通过特殊合理的设计,安装在固定于机架调节盘上的主轴上,以支撑整个造粒盘的工作(本机于喷雾机配套使用)物料进入造粒盘后,经造粒盘的不断旋转和喷雾装置,使物料均匀的粘和在一起造成圆球状颗粒.在该机造粒盘中上部设计了自动清料装置,防止物料粘壁,从而大大提高了本机的使用寿命.随着电动机的不断旋转,物料的不断进入,方能实现批量生产,已达到连续工作之需要.

圆盘造粒机整机可分为五大部分:

1.    机架部分:由于整个机体的传动部分和转动工作部分都由机架支撑,受力较大,因此该机机架部分均采用优碳槽钢焊接而成,并通过了严格的质量认证和特定的技术要求,已达到本机所使用的目的.

2.    调节部分:整台机器重要的是造粒盘,而造粒盘的整个重心则安装与调节部分上.我公司专门采用了优碳钢板和槽钢焊接而成,并通过了严格的质量合格认证,均达到了本机所使用的要求.

3.    传动部分:整台机器传动部分优为重要,整体的工作都有此而行.安装与传动调节架上的电动机和减速机均选购ISO/9001质量体系认证的产品,质量可靠.电动机带动皮带轮、三角带.减速机和小齿轮,由小齿轮传动造粒盘上的大齿轮使造粒盘工作.另外大小齿轮均采用了高频猝火,使用寿命是原有的两倍,整个造粒盘则固定在调节盘上的主动轴上,柱头联结部分采用锥度配合,设计更合理;

4.    造粒盘部分:该机造粒盘盘角采用整体圆弧设计,成粒率可达到92%以上,造粒盘盘底还采用了多条辐射钢板加强,坚固耐用,不变形;

5.    自动清料部分:该部分安装于造粒盘上方,成下框型,上装有自动清料板,以便在生产过程中清理粘在盘壁上的物料,大大提高了该机的使用寿命,也节省了劳动力.

该系列圆盘造粒机有多种型号,可根据用户产量需要选择不同型号,也可特定制作,其主要技术参数见下表:

型  号直径高度容积m3转速 r/min电机kw生产能力
ZL08800mm200mm0.25241.50.1~0.2
ZL101000㎜220㎜0.4212.20.3~0.5
ZL151500㎜300㎜1.1175.50.5~0.8
ZL252500㎜500㎜2.513.67.51-1.5t/h
ZL282800㎜550㎜3.713.6111-2.5 t/h
ZL303000㎜550㎜4.211112-3t/h
ZL323200㎜600㎜4.810112-3.5t/h
ZL363600㎜600㎜6.110153-5t/h
技术参数
